一、產品概述

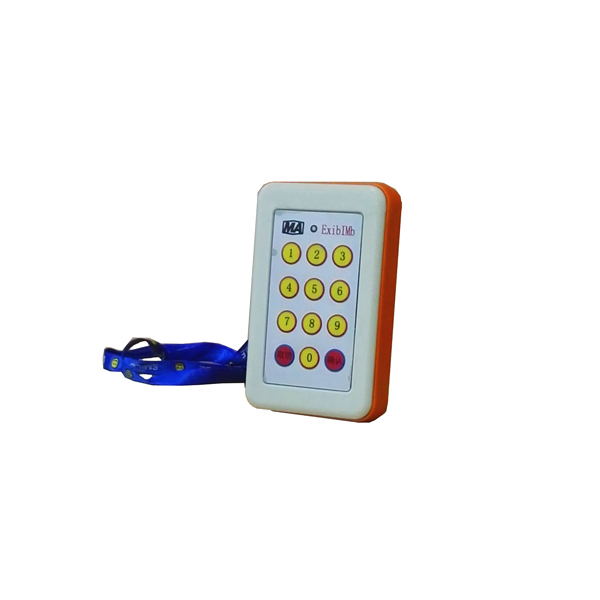

FYF50礦用本安型無線發射器適用于有甲烷和煤塵爆炸危險場所的環境中。

發射器與ZKC12-X礦用本安型司控道岔顯示器、ZKC12-Z礦用本安型司控道岔執行器及ZKC12Q-K礦用氣動司控道岔裝置控制器配套使用。

二、技術參數

1、供電參數：

a）額定工作電壓：DC3.6V；

b) 最大工作電流：≤100mA。

2、電池參數：

a) 由1節3.6V，容量2400mAh的鋰-氬亞硫酰氯柱式電池，串聯一個限流電阻供電。

b) 電池最大開路電壓：≤3.9V；

c) 電池最大短路電流：≤550mA。

3、無線信號參數：

a) 通信協議：ZigBee；

b) 調制方式：O-QPSK；

c) 無線信號工作頻率范圍：2.4GHz；

d) 無線發射距離：50m。

4、功能：

a) 發射器具有0～9號數字按鍵，1個取消按鍵和1個確認按鍵；

b) 發射器具有通過操作按鍵來發射無線信號，使被控設備動作的功能。

三、工作原理

當單片機沒有檢測到按鍵信息時，單片機會進入休眠狀態；當檢測到有數字按鍵按下，單片機會醒來記錄此按鍵值；如果在5秒內沒有檢測到再有數字按鍵動作就會再次進入休眠狀態并清除之前的按鍵值記錄；如果5秒內檢測到“確認”鍵動作，就會以之前記錄的按鍵值為依據，計算出合并后的值，然后打包通過無線信號發射出去，然后再次進入休眠狀態。
